参与单位:

珠海格力电器股份有限公司

地址:广东珠海香洲前山金鸡西路789号

电话:0756-8974023   传真:0756-8614998

网址:www.gree.com   E-mail:zxb@cn.gree.com

主要产品:

光伏直驱变频多联机、光伏直驱变频离心机

项目概况:

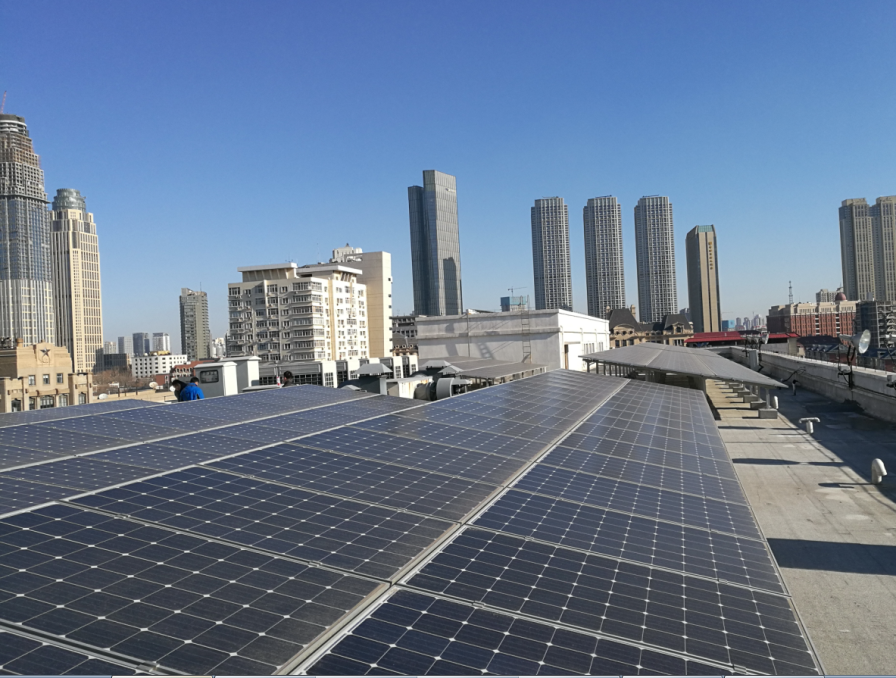

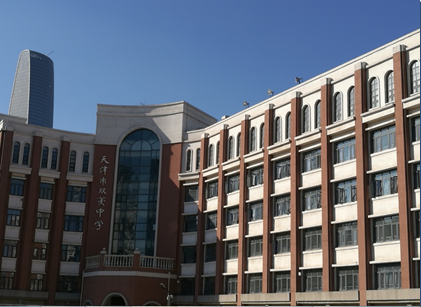

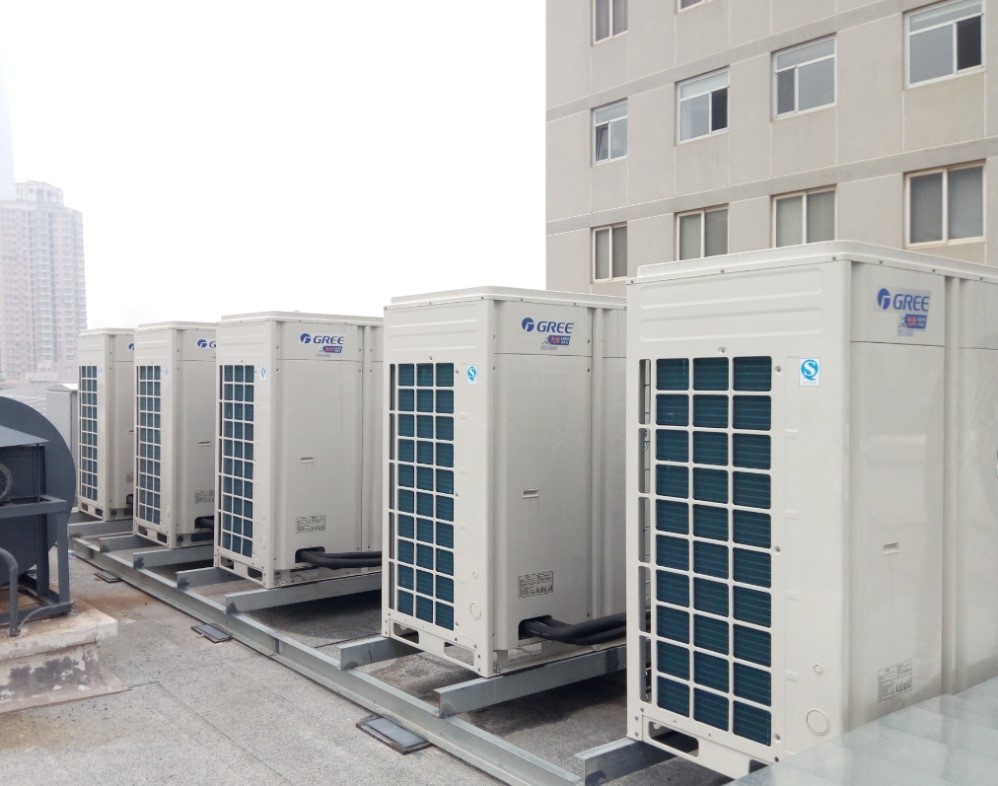

天津双菱中学位于天津市和平区湖北路2号，是天津市著名的民办中学，学校素以“教风严，学风浓，校风正，质量高”而享誉津门。本工程选用9台GMV-Y335WM/A格力光伏直驱变频多联机，冷负荷为301.5kW。本项目用于该中学教学楼2至5层32间大教室（每间面积65平米），每间教室安装两台内机，共64台多联机内机。其中5台多联机机组并联接入2串由23块组件每串的光伏板，共有10串；4台多联机机组接入1串由23块组件每串的光伏板，共有4串，在屋顶敷设的光伏板共322块，光伏总装机容量为85.33kW。

光伏直驱变频多联机系统相对于传统变频多联机组不仅能节省运行费用支出，运行若干年后能收回成本，之后每年还有收益。

解决方案/应用产品概况:

项目位于天津市和平区，北纬39°，年平均峰值日照小时数为4.37h，最高可达6.26h，有4个月的平均峰值日照小时数超过了5h，是安装光伏系统的较佳地区。天津市属于温带季风气候，温度比较温和，平均温度为12.3℃，最高温度不超过40℃，最低温度不低于-15℃。且在夏天时雨水较多，能清洗组件表面，可提高系统效率，提高发电量，节省维护成本。

按照该学校的空调使用习惯，空调每天运行时间为 8:00~17:00，周一到周五空调全部开启，周六三分之一的空调开启，学校空调使用月份月为每年的3~6月和9~12月，夏季空调使用率高，耗电量大，此时日辐照强度也是最大，光伏的发电量也相对较大。冷负荷需求量与光伏发电量的呈正相关关系，体现了分布式光伏发电与空调系统相结合的优势，即空调用电特性与光伏发电特性相吻合、自发自用率高。结合系统的光伏装机容量和学校的空调使用习惯，系统全年12个月光伏系统发电量仍然大于空调用电量，实现对外零电费，还能对外发电产生收益。

本系统主要由光伏系统、变频空调系统、发用电一体化管理系统三个部分组成。格力光伏直驱变频空调是交、直流双用设备，除可接入光伏直流电和市政交流电外，还可扩展储能、风电等多能源的混合接入，空调设备是电能调度中心。

格力光伏直驱变频多联机组采用高能效直流变频压缩机，以领先的全直流变频技术开创节能舒适空调的新纪元。光伏空调系统会根据光伏发电系统及多联机运行的实际情况，实时切换五种工作模式的发用电状态。

格力光伏空调的五种运行模式如下：

工作模式一：纯光伏发电工作模式。当空调主机不工作时，光伏发电系统所发电能全部向电网送电的工作模式。此时系统相当于一个光伏电站。

工作模式二：纯空调工作模式。当光伏发电系统不工作时，空调主机向公共电网取电运行的工作模式。此时系统相当于一个永磁同步变频离心机系统。

工作模式三：光伏空调及系统发电工作模式（双向供电）。当光伏发电功率＞空调主机耗电功率时，光伏发电系统所发电能优先满足空调主机运行，多余电能向公共电网发电的工作模式。

工作模式四：光伏空调及系统用电工作模式（混合供电）。当光伏发电功率＜空调主机耗电功率时，光伏发电系统所发电能不足以满足空调主机运行，需要从公共电网补充部分电能的工作模式。

工作模式五：光伏空调工作模式。当光伏发电功率等于空调主机耗电功率时，光伏发电系统所发电能刚刚好全部用于空调主机运行的工作模式。此时系统电能完全自发自用，对外零电耗。

本项目光伏空调与建筑工程紧密结合，能够充分利用太阳能系统所发电力，且具有显著的社会经济效益。

项目亮点

光伏发电作为太阳能利用的最优形式，与建筑空调用电结合，形成一种新型的分布式光伏发用电一体化的应用模式，促进光伏行业、空调行业的共同发展。2014年12月25日，格力“光伏直驱变频多联机系统”完成评审，家用中央空调实现高效光伏直驱化，从此，光伏直驱变频空调系统对大中小型建筑及家庭的应用实现全覆盖。

天津双菱中学建设光伏直驱变频多联机系统的光伏总装机容量为85.33kW，天津市的峰值日照小时数为4.37h，光伏系统年发电量约为108824kWh，考虑组件的衰减（第一年衰减2.5%，而后每年衰减0.7%），则系统25年平均年发电量约为97651kWh。按照天津市的商业电价计算，则该系统平均一年可创造约9.77万元的经济效益。目前，对于分布式光伏项目，国家实施度电补贴的政策，标准为0.42元/kWh，则国家每年的政策补贴约为4.10万元，年经济效益约为13.87万元，本项目投资回报周期为4.9年。光伏直驱变频多联机系统相对于传统变频多联机组不仅能节省运行费用支出，运行若干年后能收回成本，之后每年还有收益。

光伏多联机与常规光伏发电加多联机相比较，光伏多联机的光伏逆变器功能直接集成到机组内部变流单元，从而节省一台光伏逆变器，设备及工程总体投入降低，且能量损耗减少5%-7%。除此之外，光伏多联机采用无零线设计，节省20%线缆用量和30%交流线缆损耗。

格力光伏多联机是具有光伏发电功能的中央空调系统，实现发用电一体化；光伏直驱变频多联机系统高效光伏化、绿色变频化、直流化、薄膜化、无零线，系统节能效果显著、性能稳定可靠、机组寿命更长久、工程安装更便捷；光伏直驱变频多联机系统性能指标优越，光伏能直驱利用率达98%，适应各种能量变化的五种工作模式11ms内实时切换，并网侧电能质量满足并网要求；光伏直驱变频多联机主机综合能效达7.6，高于国标110%。
