参与单位:

新风光电子科技股份有限公司

地址:山东省汶上县经济开发区金成路中段

电话: 0537-7237909  传真: 0537-7212091

网址: www.fengguang.com E-mail: fgdzscb@126.com

主要产品:

高、中、低压变频调速器；高压动态无功补偿装置；轨道交通逆变器；风电并网变流器、提升机变频器、特种电源

项目概况:

江苏某不锈钢科技发展有限公司主要生产不锈钢中板，每天轧制钢锭数量约170~180块左右，钢锭重量约2~5吨每块。公司主变压器容量为12000kVA，主负荷为两辊式轧钢机，主动力电机为两台直流电机，每台功率为4200kW。轧钢机运行时产生大量无功功率，致使公司进线端功率因数降低，同时快速的瞬时有功、无功功率变化还造成了电网电压的闪变现象。轧钢机的动力电机为直流电机，其前端为电力电子器件组成的不控整流电路，产生大量谐波污染，因此整个现场需要进行全方位的电能质量治理，包括无功补偿、电网电压闪变抑制和谐波治理。本项目原来设计有无功补偿和谐波治理装置，原装置采用MCR+滤波支路+FC补偿的综合方式对现场负荷进行补偿，但是由于MCR响应速度有限，对于轧钢机产生的快速无功需求无法实现快速补偿，因此对于现场电网电压闪变抑制情况不理想，最终引入SVG装置满足了现场的补偿要求。

解决方案/应用产品概况:

原配电补偿系统为FC+滤波器支路+MCR的组合补偿方案，由于MCR的响应速度无法满足快速补偿的要求，因此电网电压闪变情况并没有得到很好的抑制，电网电压最大闪变电压达到1000V，从厂内照明情况可觉察到明显的灯光闪烁现象，电压闪变会导致轧钢机出力不均匀，影响了厂内生产效率和生产产品的质量。

鉴于以上情况，为了进一步提高厂内功率因数，降低电力公司罚款的可能，同时降低电网闪变的情况，提高轧钢机生产效率，选用响应速度更快，性能更优越的山东新风光电子科技发展有限公司设计生产的FGSVG产品，考虑成本因素以及满足厂内平均功率达到0.9的需求选择型号为10kV/3Mvar产品，配合滤波器支路使用，FC支路视情况偶尔投入。

虽然选择SVG容量小于原来的MCR，但是由于FGSVG响应速度快（低于5ms的响应时间），不会出现短时无功过补现象，因此最终补偿效果极为出色。

从技术上讲，SVG较传统的无功补偿装置有如下优势：

（1）响应速度更快

SVG系列产品响应时间：≤5ms。传统无功补偿装置响应时间： ≥40ms。SVG产品可在极短的时间之内完成从额定容性无功到额定感性无功的相互转换，这种无可比拟的响应速度完全可以胜任对冲击性负荷的补偿。

（2）谐波治理

SVG不仅不产生谐波，而且同时具备谐波治理功能，在动态无功补偿的同时，可对谐波进行滤除。而SVC中TCR在补偿无功功率同时产生大量谐波，导致TCR必须与大容量滤波器同时使用。

（3）电压闪变抑制能力更强

SVC受到响应速度的限制，其抑制电压闪变的能力不会随补偿容量的增加而增加，而SVG由于响应速度极快，增大装置容量可以继续提高抑制电压闪变的能力。

（4）运行范围更宽

SVG能够在额定感性无功到额定容性无功的范围内工作，所以比SVC的运行范围宽很多。更重要的是，在系统电压变低时，SVG还能够输出与额定工况相近的无功电流。

（5）补偿功能多样化

SVG不仅具有快速补偿系统无功的作用，还能够根据用户实际需要，对负荷进行谐波电流补偿、负序电流补偿、综合补偿等。

（6）占地面积小

由于无需高压大容量的电容器和电抗器做储能元件，SVG的占地面积通常只有相同容量SVC的50%。

（7）自身损耗较低

SVG自身功率较低，其运行效率一般可以达到99.8%以上，极大的节省了用户的电费。

项目亮点

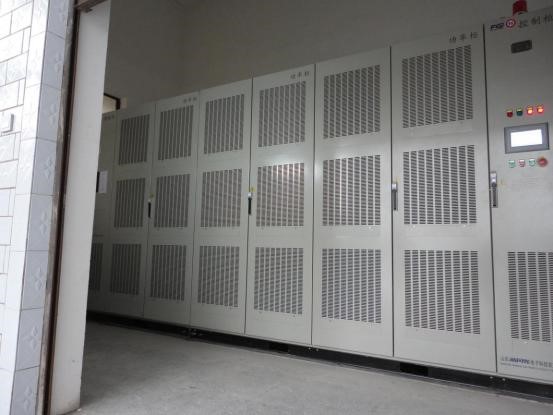

通过使用山东新风光电子科技发展有限公司生产的FGSVG系列高压动态无功补偿装置，轧钢厂现场电网侧母线在一周内功率因数超过0.95，在轧钢机运行时电网电压有效值波动基本低于400V，极大地抑制了电压闪变的现象，减少了公司设备的故障率，提高了轧钢机的运行效率。同时FGSVG产品体积小，运行稳定，操作方便，自身功率损耗低。为使用单位带来了可观的经济效益。
