参与单位:

陕西柯蓝电子有限公司

地址:西安市高新区草堂科技产业基地秦岭大道西2号科技企业加速器11号楼

电话: 029-65659378         传真: 029-65659354

网址: www.criane.com       E-mail: luhuan@criane.com

主要产品:

CR-JFAS03后备电源远程维护系统

项目概况:

1、河南省南阳铁路局后备电源远程维护系统项目,该项目在铁路局中心机房安装CR-JFAS03后备电源远程维护系统一套,并采用三级软件管理平台进行数据管理及分析。实现该局中心机房两组48v蓄电池组的远程充放电维护管理操作。

2、某部队位于大同的通信机房，包含两组380vUPS蓄电池组。通过安装CR-JFAS03后备电源远程维护系统一套,并采用三级软件管理平台进行数据管理及分析。实现对该机房两组380vUPS蓄电池组的远程维护管理操作。

解决方案/应用产品概况:

一、系统概述：

远程化：无需人员现场即可对电池组进行远程测试维护工作。

集中化：可实现对所辖区域内所有机房的电池组等进行集中维护管理。

智能化：无须人工，自动全面采用当前所有先进的新技术进行蓄电池维护测试。

二、系统功能

(一)、蓄电池组的监控功能

1、在线监测功能：

（1）、实时远程监控和采集蓄电池组组端电压、单体电压、电流、环境温度、电池运行状态等参数。实时将采集到的数据保存到系统，并通过网络上传到后台软件进行分析存储。

（2）、实时告警功能：当监测到的电池参数超过设定的门限值时，系统会自动告警提示。

2、内阻测试功能：

（1）、在蓄电池组在线常规监控的基础上，增加在线测试每个蓄电池的内阻，可及时准确了解蓄电池的性能状态，发现故障单体。

（2）、实时告警功能：当监测到某个单体的内阻值超过设定的门限值时，系统会自动告警提示。

（3）、测试过程中不影响系统正常运行。

3、远程充放电测试功能

（1）、远程自动控制蓄电池组实现恒流放电，实现蓄电池组维护测试的目的。

（2）、放电结束后，系统能对蓄电池组进行在线充电恢复。可根据蓄电池组的容量和放电深度自动采用合适的充电电流进行充电，避免出现大电流充电和过充电等现象产生。

（3）、整个放充电过程全部自动完成，放电过程中无需工作人员到现场操作，无需人员值守，大大节约人力成本，提高劳动效率。

（4）、蓄电池组定期核对性充放电测试试验，准确预估出每个蓄电池的实际容量。

(二）、系统具备旁路功能

CR-JFAS03后备电源远程维护系统与用户设备连接完成后，使用过程中无需再更改线路。使用过程中出现意外因素导致本系统失效时，可自动将本系统旁路，不会对用户原有设备运行造成影响。

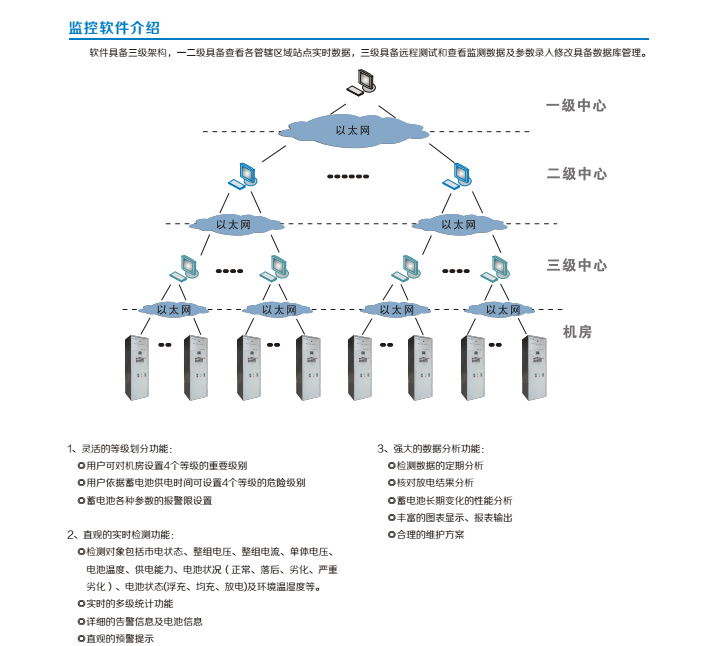

三、数据管理平台

数据管理平台具备三级架构，一二级具备查看各管辖区域站点实时数据，三级具备远程测试和查看监测数据及参数录入修改具备数据库管理。

1、通过网络传输方式，将系统实时采集的各站点的蓄电池组数据（包括放电测试数据，浮充数据、性能参数等），传输到指定的计算机里。

2、经过专业化的蓄电池组数据分析管理平台，完成对于上传的各个站点蓄电池组数据的综合分析处理，自动显示和分析各组蓄电池组的运行参数、自动绘出放电数据曲线等各种图表及各类报表。

3、自动分析和判断各个站点蓄电池组的隐患程度并及时发出警报信息，同时将报警事件备案存储，以备查询。

4、强大的数据分析功能：

☆检测数据的定期分析

☆核对放电结果分析

☆蓄电池长期变化的性能分析

☆丰富的图表显示、报表输出

☆合理的维护方案

项目亮点

通过该系统远程化，集中化，智能化的特点；在线监测、内阻测试、远程充放电测试、旁路功能、数据管理平台、三级软件架构，解决了客户维护人员力量薄弱，维护人员技术水平参差不同的现状，方便客户可通过远程方式实现对UPS蓄电池组的实时监测工作。
