项目概况:

同煤集团（大同煤矿集团公司）是国家大型国有煤矿企业，洗煤厂是其下属公司之一。洗煤厂采用斜井皮带运输机由井下向地面运煤，皮带长500m，皮带倾斜角19°～24°，皮带拖动电机为两台，功率为560kW，洗煤厂有时需要皮带机重载启动。这些工况要求电机起动控制设备能稳定可靠运行，同时要有较强的过载能力，能适应较大范围的电压波动。原设计皮带电机为液力耦合器起动，电机必须先空载启动。工频启动时，最初电流很大，启动瞬间电流会引起电机内部机械应力和热应力发生变化，对机械部分造成严重磨损甚至损坏。还将引起电网电压下降，影响到电网内其它设备的正常运行。且液力耦合器长时工作时，引起液体漏出，维护工作量大，影响生产。同时，采用液力耦合器时，皮带机的加载时间较短，容易引起皮带张力变化，因此对皮带带强要求较高。综合以上考虑，矿领导决定皮带机电机采用高压变频器调速控制。

解决方案/应用产品概况:

洗煤厂选用山东新风光电子科技发展有限公司生产的2台JD-BP38系列高压变频器，对皮带传动系统进行控制。该系列高压变频器具有以下特点：

（1）采用完美无谐波的单元串联多电平拓扑结构，具有较低的电网电流谐波，满足电网对电能质量的严格要求，输出线电压为33电平，无需使用输出滤波器，可采用普通异步电动机。

（2）采用无速度传感器矢量控制方式，启动力矩大，并有效避免由于负载波动导致的变频器过流故障。

（3）配置转矩协调功能可实现对多电机驱动系统的转矩实时均衡控制。

（4）可配置2倍以上电流过载能力，可满足大惯量系统的重载启动要求。

（5）风光高压变频器对电网电压的适应范围宽（－65％～115％Un），采用单元故障自动旁路、星点漂移技术、工频旁路、瞬时停电再启动功能、相间短路等多项完善的保护功能技术，提高了抗电网波动和负载扰动能力，大大提高产品在煤矿皮带机应用现场的可靠性。

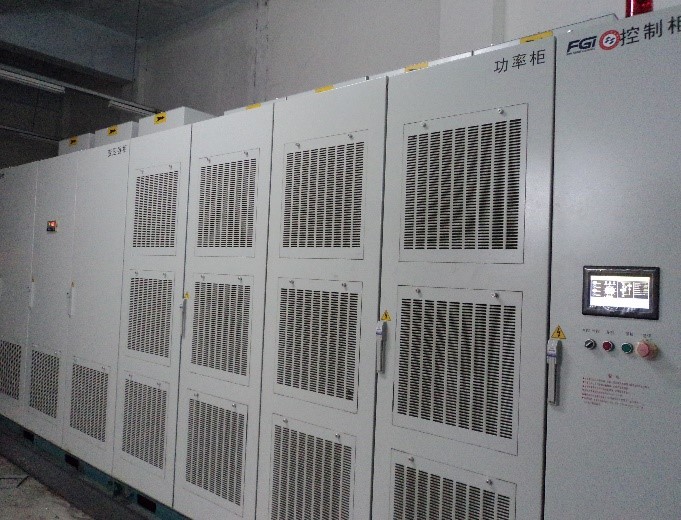

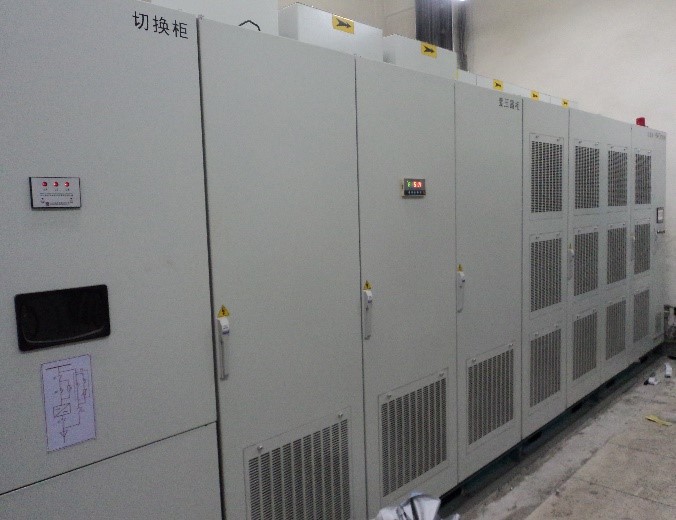

该方案中，皮带机配置电机2台，风光JD-BP38-2000P高压变频器2台、并配置手动旁路柜，用于变频/工频切换。采用“一拖一”变频控制。

用两台变频器分别拖动两台电机，将各个电机定子绕组直接分别接在两台变频器输出测；双机联动同步运行变频系统是由完全独立的两台变频器通过主、从机的同步通讯方式保证双电机的转速以及功率平衡。两台电机中任意一台都可作为主机，另一台为从机。双机拖动方案中，变频器对电机的转矩都能独立控制，变频器主从之间可以自动来调整变频器输出功率一致。

项目亮点

皮带机的驱动系统采用山东新风光电子科技发展有限公司生产的JD-BP38系列高压变频器后，对皮带进行集中自动控制，实时对皮带各种情况进行监测，并配合自动控制系统有效解决了皮带运输过程中的跑偏、堆煤、超温等问题，有力地保证了运输皮带的稳定运行，同时降低了能耗。现场应用表明，利用技术先进、成熟可靠的高压变频调速系统拖动煤矿皮带机，可大大提高皮带机控制自动化程度，降低现场维护量，带来可观的效益。
