项目概况:

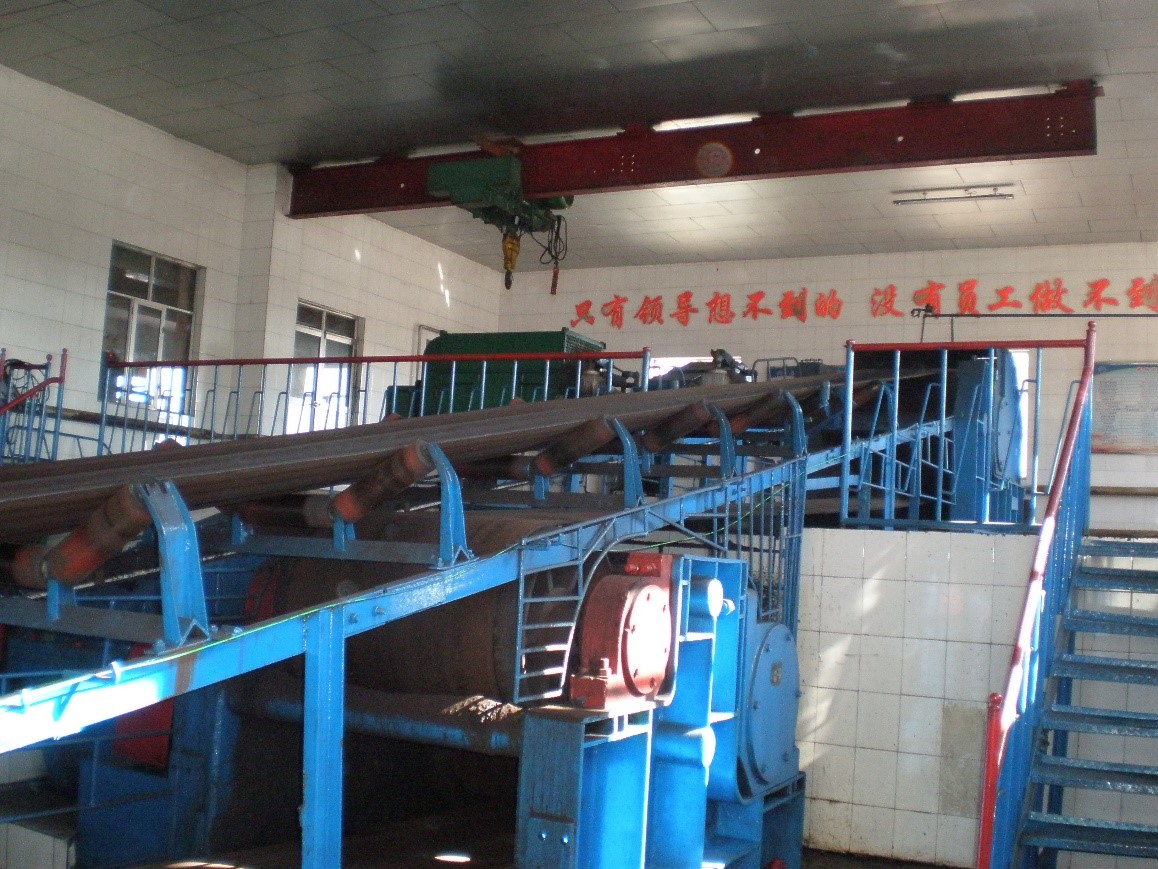

黄白茨煤矿属神华集团下属的煤矿，采用主井皮带机由井下向地面运煤，皮带机为双电机拖动形式，主井皮带机是全矿的流程中枢，一旦皮带机不能正常工作，将造成全矿停产，且会造成巨大经济损失。另外高压变频器须安装在环境相当恶劣，煤灰比较重，粉尘大的场合。

因此要求高压调速系统具有极高的可靠性、稳定性、防护性。基于以上工作特点，变频器设计中须满足的如下主要技术条件：

（1）高压变频器具有高可靠性、稳定性、防护性、长期运行的质量指标。

（2）变频器具有工频运行的旁路功能，一旦出现故障，能够让电机切换到工频运行。

（3）具有软停止功能。启动过程要求平稳，无冲击。

（4）变频器的启动力矩大，不小于2倍额定力矩，满足负载变化大的承受能力和煤炭压带时的再起动的能力。

（5）须满足煤矿电控系统的功能接口和监控要求。

（6）能够实现验带功能。

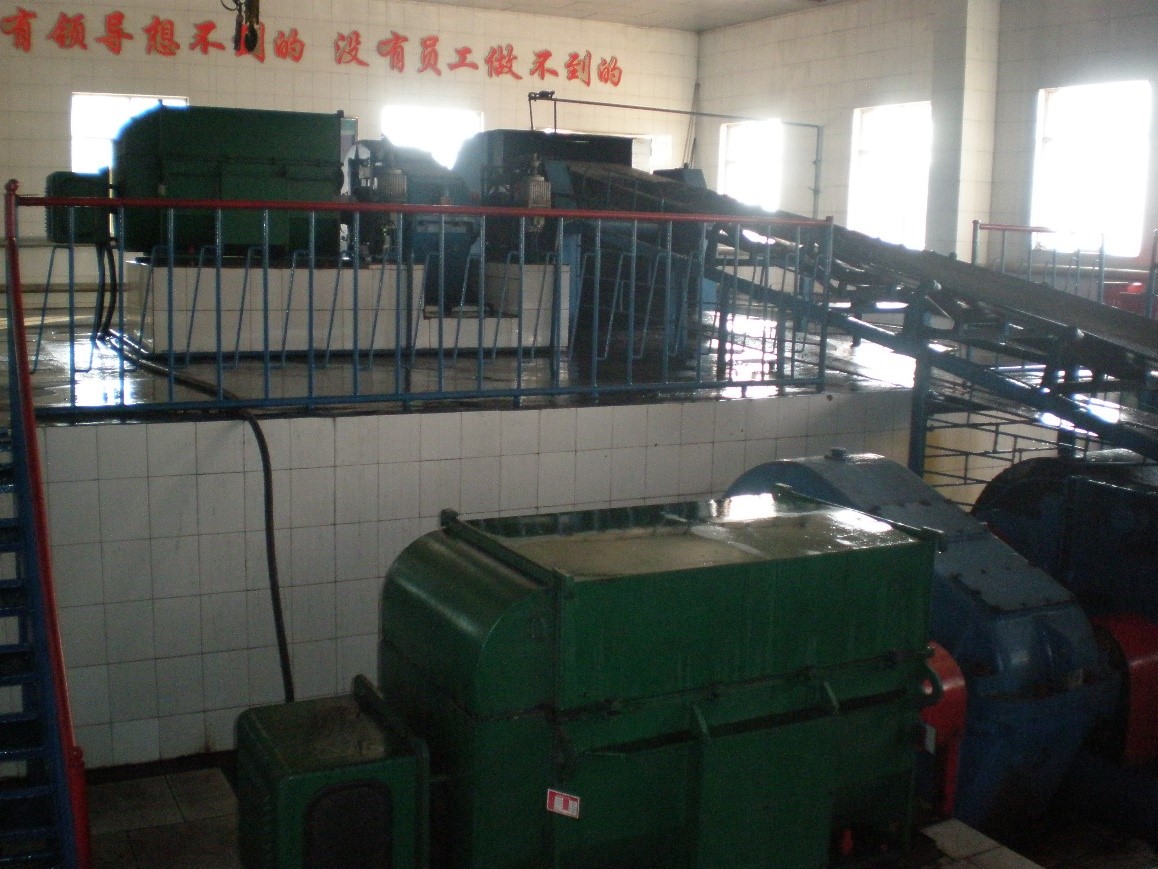

经过对国内外各种高压变频器调研、比较，最后以招标方式选择了新风光电子公司生产的风光牌JD-BP37-560P型（560kW/6kV）高压变频器作为皮带机的控制设备。皮带机配备两个电机拖动，两个电机均在井上。

解决方案/应用产品概况:

风光牌JD-BP37系列高压变频器以高速DSP为控制核心，采用无速度矢量控制技术、功率单元串联多电平技术，属高-高电压源型变频器，其谐波指标远小于IEEE519-1992的谐波标准，输入功率因数高，输出波形质量好，不必采用输入谐波滤波器、功率因数补偿装置和输出滤波器；不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，可以使用普通的异步电机。2007年，高压变频器被评为中国名牌产品。该产品具有功能强大，可靠性高，保护齐全，多种通讯方式可供选择，功率单元采用一次成型工艺，采用快速插拔技术，特别适合于各种恶劣环境。强大的功能可以轻松实现现场控制要求，在满足客户需求的同时为客户创造更多价值。

神华集团黄白茨煤矿皮带机项目选用JD-BP37-560P型（560kW/6kV）高压变频器作为皮带机的控制设备，采取一拖二方式。为防止变频器检修或故障对生产的影响，高压变频器配置手动工频旁路，将原有的电气柜保留作为工频旁路。如果运行中变频器发生故障，则可以利用原有的工频启动柜应急运行，手动主回路接线

工频旁路主回路系统由5个隔离开关QS1-QS5组成，QS2与QS4，QS3与QS5采用机械互锁操动机构，，实现机械互锁。当1#电机和2#电机同时变频运行时，QS1，QS2，QS3闭合，同时QS4、QS5断开。当1#电机和2#电机同时工频运行时，QS4、QS5闭合，同时QS1，QS2，QS3断开。检修变频器时，要求QS1，QS2，QS3断开，使变频器系统处于安全状态，保证检修人员的人身安全。变频器具有本地/远程两种控制方式。

旁路柜必须与上级高压断路器QF连锁，QF合闸时，绝对不允许操作QS1，QS2，QS3，QS4、QS5隔离开关，以防止出现拉弧现象，确保操作人员和设备的安全。

故障分闸：将变频器“高压分断”信号串联于高压开关分闸回路。在变频投入状态下，当变频器出现故障时，分断变频器高压输入；旁路投入状态下，变频器故障分闸无效。

项目亮点

综上所述，神华集团黄白茨煤矿皮带机使用风光高压变频调速装置改造后，皮带机实现了软起、软停，不仅可以节约电能，而且降低维护量及维修费用，带来可观的经济效益和社会效益。在皮带机上使用技术先进、成熟安全的变频调速系统可以提高皮带机系统自动化程度，切实响应国家节能降耗的号召，值得大力推广。
