参与单位:

新风光电子科技股份有限公司

地址:山东省汶上县经济开发区金成路中段

电话: 0537-7237909  传真: 0537-7212091

网址: www.fengguang.com E-mail: fgdzscb@126.com

主要产品:

高、中、低压变频调速器；高压动态无功补偿装置；轨道交通逆变器；风电并网变流器、提升机变频器、特种电源

项目概况:

湖南利欧泵业有限公司水泵测试中心动力供电采用工频和变频两套运行系统，动力总配10kV、6kV、3kV、380V电源，工6个台位同时进行水泵测试。变频电源控制系统，可针对10kV/6kV/3kV/2300V/1140V不同电压等级电机水泵进行6-72Hz变频测试。

测试中心可以直接对轴流泵、斜流泵、立式蜗壳泵、双吸中开泵、多级泵、渣浆泵、悬臂泵等各种型式水泵进行实泵性能测试，可以真实地把握水泵的出厂性能以及水泵研发效果。

解决方案/应用产品概况:

山东新风光电子科技发展有限公司生产的JD-BP38－5800高压变频电源系统，以高可靠性、易操作、高性能为设计目标。系统采用新IGBT功率器件，全数字化微机控制。该系统采用直接“高-高”变换形式，为单元串联多电平拓扑结构，主体结构由多个功率模块串联而成，从而由各组低压叠加而产生需要的高压输出，它对电网谐波污染小，输入谐波畸变小于3%，直接满足IEEE519-1992的谐波抑制标准，输入功率因数高，不必采用输入谐波滤波器和功率因数补偿装置；输出波形质量好，输出电压谐波畸变小于2%，不存在谐波引起的电机附加发热和转矩脉动、噪音、输出dv/dt、共模电压等问题，不必加输出滤波器，就可以使用普通的异步电机。

该设备与以往类似系统相比，存在明显的优势。

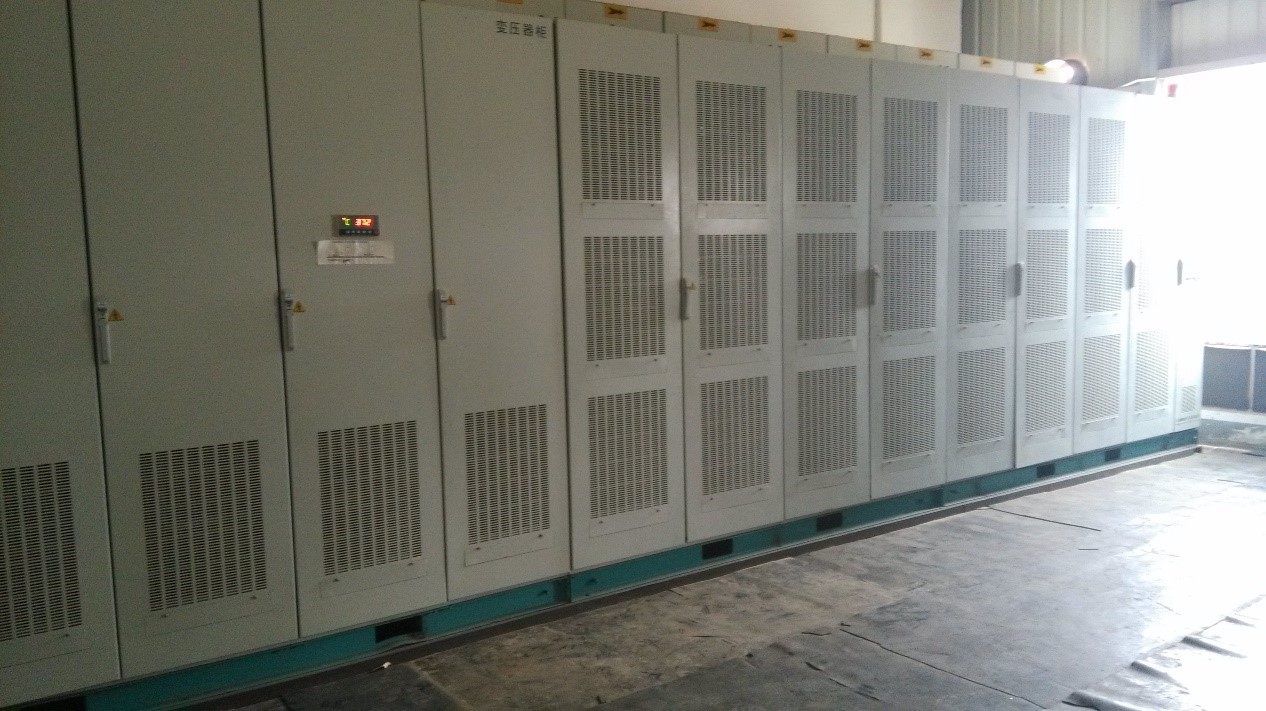

（1）高压变频电源所有部分装在配电柜内，不需要另外的电抗器、滤波器等设备装置。体积小，结构紧凑，安装简单，现场配线少，调试周期短，投入生产快。

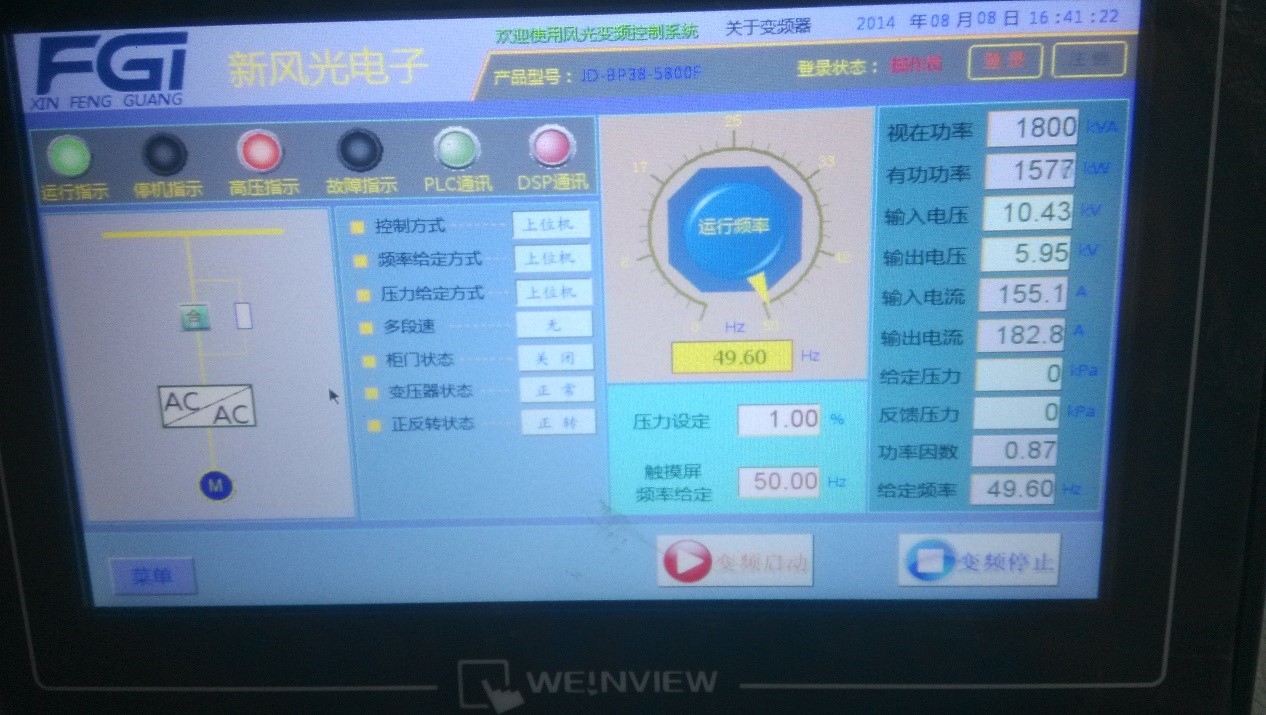

（2）高压变频电源的运行参数及各种指示在触摸屏均有显示。

（3）电源带有标准通讯接口，上位机可以通过通讯完全集控变频电源。

（4）变频电源非常方便实现测试各种电机水泵测试需求，只需设定相应的参数即可，可任意拖动10KV/6KV/3kV/2300V/1140V等电压等级，不超过400A电流，6-72Hz水泵完成测试各种实验。

（5）具有与进口设备同样的的测试效果，大大降低了水泵测试成本。

项目亮点

该项目不仅满足了湖南利欧泵业有限公司水泵测试中心的变频测试需求，还具有与进口设备同样的的测试效果，大大降低了测试成本。
